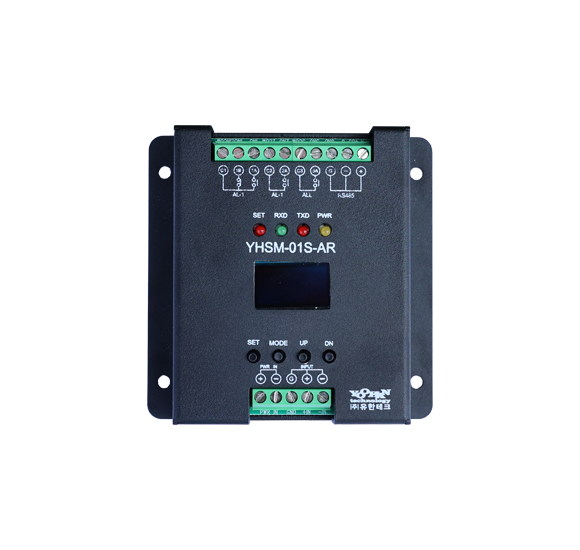

알람모듈 YHSM-01S-AR 1채널 누액 감지 제어 모듈
본문
1채널 누액 감지 제어 모듈
유한테크 1채널 산•알칼리 및 비휘발성 유기용제 누액센서 감지 모듈 YHSM-01S-AR
???? 핵심 요약: 산·알칼리 및 무기용액 누액 감지 센서와 연동되는 1채널 누액 감지 제어 모듈
YHSM-01S-AR은 산·알칼리 및 무기용액 누액 감지 센서의 신호를 수신하여, 현장에서 경보 출력 및 설비 연동을 수행하는 1채널 누액 감지 제어 모듈입니다. LCD 화면을 통해 동작 상태를 확인하고 감도를 조절할 수 있어, 화학 공장·반도체 라인·약품 취급 설비 등 부식성 화학물질 관리가 필요한 현장에 적용하기 적합합니다. 또한 2선식 누액 감지 센서 적용 환경에서 폭넓게 연동할 수 있도록 설계되어, 기존 설비의 유지보수와 신규 구축 모두에 유연한 구성이 가능합니다.
상세정보
YHSM-01S-AR
???? 핵심 요약: 산·알칼리 및 무기용액 누액 감지 센서와 연동되는 1채널 누액 감지 제어 모듈
YHSM-01S-AR은산·알칼리 및 무기용액누액 감지 센서의 신호를 수신하여, 현장에서경보 출력및설비 연동을 수행하는1채널 누액 감지 제어 모듈입니다. LCD 화면을 통해 동작 상태를 확인하고 감도를 조절할 수 있어, 화학 공장·반도체 라인·약품 취급 설비 등부식성 화학물질 관리가 필요한 현장에 적용하기 적합합니다. 또한2선식 누액 감지 센서적용 환경에서 폭넓게 연동할 수 있도록 설계되어, 기존 설비의 유지보수와 신규 구축 모두에 유연한 구성이 가능합니다.
YHSM-01S-AR: 산·알칼리 및 무기용액 누액 대응을 위한 현장형 누액 감지 제어 모듈
경보 출력·설비 연동·관제 통신까지 한 번에
부식성이 강한 산·알칼리 및 무기용액의 누출은 설비 부식, 생산 중단, 안전 사고로 이어질 수 있어초기 감지와즉시 대응이 핵심입니다.YHSM-01S-AR 1채널 누액 감지 제어 모듈은 센서 입력 신호를 안정적으로 처리하여 경광등/부저/PLC 등 외부 설비로 경보를 출력하고, RS-485(Modbus) 기반 통신으로 관제 시스템 연동을 지원하여 현장 대응과 관리 효율을 동시에 높입니다.
⚡ 빠른 경보 출력과 현장 대응
• 센서 입력 신호를 처리하여즉시 경보(Relay & LED)를 출력합니다.
• 누액 확산 및 설비 손상이 진행되기 전초기 대응 시간을 단축하는 데 기여합니다.
???? 센서 연동 유연성 및 유지보수 효율
• 산·알칼리 및 무기용액 감지 센서와 연동되는1채널 제어 구조로 현장 구성에 맞춘 설계가 가능합니다.
•2선식 누액 감지 센서적용 환경에서 폭넓게 연동될 수 있도록 설계되어 유지보수 및 교체 시 선택 폭을 넓혀줍니다.
????️ LCD 기반 설정 및 상태 확인
•LCD 모니터 (25x15mm)로 동작 상태 및 설정 정보를 현장에서 바로 확인할 수 있습니다.
• 모듈에서감도(Sensitivity)를 직접 조절하여 현장 조건에 맞는 세팅이 가능합니다.
⚙️ 설비 연동을 위한 출력·통신 기본 탑재
•3개의 NO 접점과 1개의 NC 접점을 기본 제공하여 경광등, 부저, PLC 등과 연동됩니다.
•RS-485 통신 및 Modbus 프로토콜을 지원하여 중앙 관제/모니터링 시스템과의 통합이 용이합니다.
"YHSM-01S-AR은 센서 신호 처리부터 경보 출력, 관제 연동까지
산·알칼리 및 무기용액 누액 대응 체계를 현장에 맞게 구성하는 제어 모듈입니다."
| 분 류 | 모델명 | 종 류 | 주요 감지 물질 |
| 포인트 | YHSP-SAR | 전자식 누액 포인트센서| 산·알칼리 및 무기용액 전용 | 산·알칼리 및 무기용액 성분 화학물질(※ 물반응 안함) (필요 시 물 반응형 구성 가능) |
| YHSP-SAR-Ex | 방폭형 전자식 누액 포인트센서| 산·알칼리 및 무기용액 전용 | ||
| 필름 | LDJSS-PI-RE | 방폭형 누액 필름센서 | 산·알칼리 전용 | 산성, 알칼리(※ 물 반응 안함) |
| 케이블 | LDSC | 방폭형 누수 케이블센서 | 물 (Water) |
| 항 목 | 내 용 |
| 모 델 명 | YHSM-01S-AR (1채널 누액 감지 제어 모듈) |
| 사용 전원 | DC 24V |
| 소비 전력 | 1W (Max) - 저전력 설계 |
| 전원 표시 | 적색 LED 램프 점등 (Power ON) |
| 사용채널 수 | 1 Channel |
| 사용 온습도 | -20˚C~60˚C / 0~80% RH |
| 크기(W*H) | 76 X 96mm (Compact Size) |
| 알람 출력 | •RS-485 통신 (Modbus), 경광등 및 제어용 Relay 제공 •알람출력 Relay: 3 NO (Normally Open) / 1 NC (Normally Closed) |
| 주요 기능 | •LCD 모니터링: 제어 설정 및 센서 상태를 LCD(25X15mm)로 실시간 확인 •감도 조절: 사용자가 환경에 맞춰 직접 센서 민감도(Sensitivity) 조정 가능 •외부 통신: RS-485 시리얼 통신을 통한 외부 시스템 인터페이스 •Modbus 지원: 표준 모드버스(Modbus) 프로토콜 제공으로 호환성 극대화 •범용성: 다양한 2선식 누액 센서 적용 환경에서 연동 가능한 구조 •효율성: 개별 NO 접점 3개와 NC 접점 1개 출력 내장으로 별도 Relay 불필요 |
