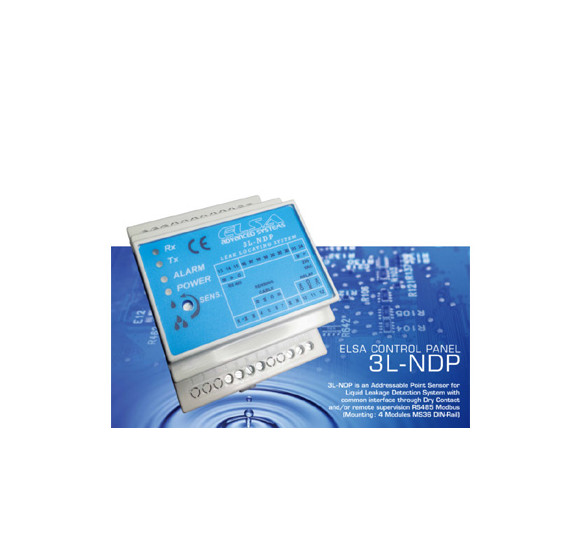

3L-NDP 누액감지기 CONTROL PANEL

3L-NDP 누액감지기 CONTROL PANEL

■ ELSA CONTROL PANEL 3L-NDP

• 감지 케이블의 최대 누적 길이 : 10m

• 점퍼 케이블의 최대 누적 길이 : 300m

• 안전 장치 작동 : 루프 설치시 작동 가능 케이블이 끊어지는 동안 액체 누출을 감지 / 위치 파악 가능

• 누출 / 케이블 브레이크 감지 시간 : 3초 일반

• 액체 누출 감지 데이터 : 일반적으로 감지 케이블과 완전히 접촉하는 액체 길이가 20mm (수돗물 등)이며 누설 감도는 조절 가능합니다

• 다중 누설 감지 및 위치 파악 기능

• RS-485 Modbus에 의한 원격 감시

• 고유 한 온도 안정성, 제로 드리프트 (zero-drift) 및 매우 낮은 전력 소비로 ASIC 기반 디지털 위치 원리 (특허 출원 중)

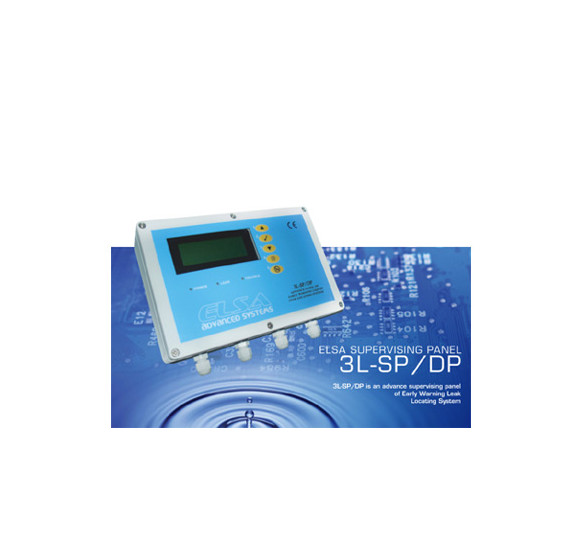

3L-SP/DP 누액감지기 SUPERVISING PANEL

3L-SP/DP 누액감지기 SUPERVISING PANEL

■ ELSA SUPERVISING PANEL 3L-SP/DP

• 최대 3L-AP / 3L-DP / 3L-NDP : 99 패널 누설 위치 패널이 외부에 추가되었습니다.

• 감지 케이블의 최대 누적 길이 : 20,000m [내부 200m (내부) + 99x 200m (외부)]

• 누출 위치를 찾기위한 정밀도 : ± 1m 또는 0.5 %

• 이중 안전 장치 작동 : 루프 작업에서 작동하는 기능 , 케이블 단절시 액체 누출 감지 기능

• 디스플레이 : 4줄 x 영문 영문 20자 LCD의 영구 백라이트

• 소리 알람 : 최대 90dB. 침묵 버튼이있는 버저

• 시스템 메뉴 : 이벤트 로그, 시스템 재설정, 구성 모드에 대한 액세스

• 감독 패널의 누출 / 문제 표시 시간 : 전형적인 18초

• 액체 누출 감지 데이터 : 일반적으로 감지 케이블과 완전히 접촉하는 액체 (예 : 수돗물)의 길이 20mm, 누설 감도는 조정 가능

• 감독 패널 식별 : 다른 패널 번호와 이름으로 최대 35자까지

• 패널 이름 설정 : PC 소프트웨어로

• 이벤트 로그 : 896 비 휘발성 메모리에 저장된 시간 스탬프 이벤트, 오버플로의 경우 선입 선출

• 기계 치수 : 견고한 ABS UL-VO 케이스, 222 x 146 x 55mm

• 진입 보호 : 방진 및 방수 IP 65

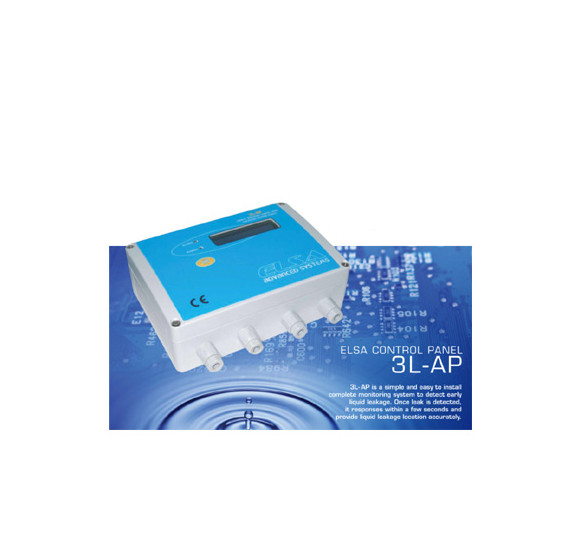

3L-AP 누액감지기 CONTROL PANEL

3L-AP 누액감지기 CONTROL PANEL

■ ELSA CONTROL PANEL 3L-AP

• 감지 케이블의 최대 누적 길이 : 200m (주 : 4 ~ 20mA 인터페이스의 경우 192m)

• 점퍼 케이블의 최대 누적 길이 : 300m

• 누출 위치를 찾기위한 정밀도 : +/- 1m 또는 ± 0.5 %

• 디스플레이 : 백라이트가있는 LCD - 2 x 14 문자 (파란색 배경의 흰색 문자)

• 소리 알람 : 최대 90 dB 침묵 버튼이있는 버저

• 시스템 재설정 : 시스템 테스트 / 리셋을위한 단일 푸시 버튼 (6초 동안 버저 버튼을 누르고 있음)

• 안전 장치 작동 : 루프 설치시 작동 가능 : 케이블 단절시 액체 누출 감지 / 위치 확인 기능

• 누출 / 케이블 브레이크 감지 시간 : 일반적으로 4초

• 액체 누출 감지 데이터 : 일반적으로 감지 케이블과 완전히 접촉하는 액체 길이 20 mm (수돗물), 누설 감도는 조정 가능

• 다중 누설 감지 및 위치 파악 기능

• Modbus TCP (인터넷 연결을 통한 전세계 원격 감시 기능 제공) 옵션

• 옵션으로 RS-485 Modbus에 의한 원격 감시

• 옵션으로 아날로그 출력 4 ~ 20mA 인터페이스

• 고유 한 온도 안정성, 제로 드리프트 (zero-drift) 및 매우 낮은 전력 소비로 ASIC 기반 디지털 위치 원리 (특허 출원 중)

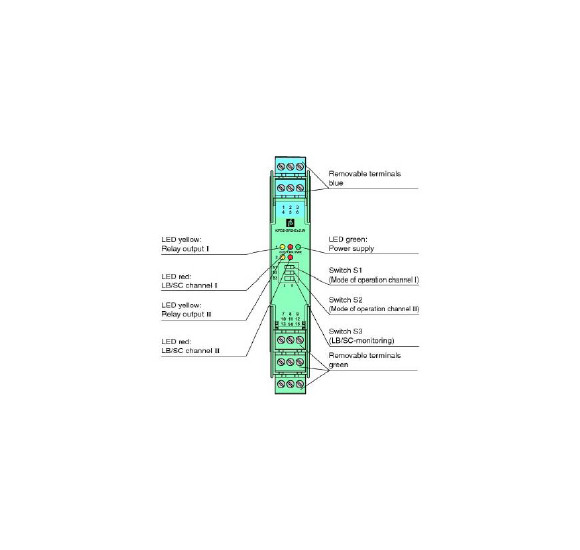

KFD2-SR2-EX2.W

KFD2-SR2-EX2.W

2-channel isolated barrier
24 V DC suplly (Power Rail)
Dry contact or NAMUR inputs
Relay contact output
Line fault detction (LFC)
Reversible mode of operation
Up to SIL2 acc. to IEC 61508

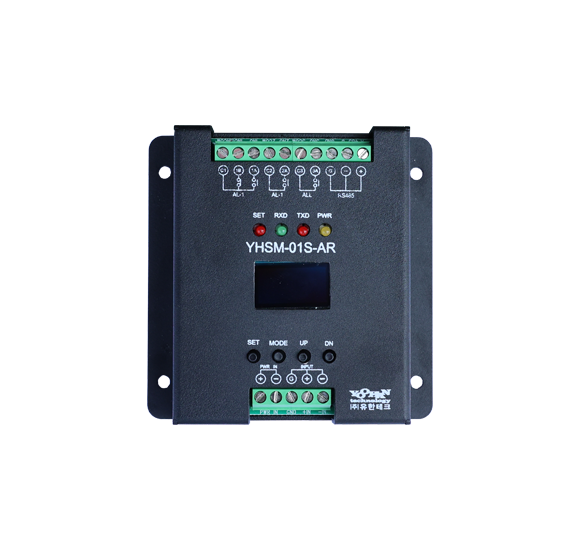

YHSM-01S-AR 1채널 누액 감지 제어 모듈

YHSM-01S-AR
1채널 누액 감지 제어 모듈
유한테크 1채널 산•알칼리 및 비휘발성 유기용제 누액센서 감지 모듈 YHSM-01S-AR
???? 핵심 요약: 산·알칼리 및 무기용액 누액 감지 센서와 연동되는 1채널 누액 감지 제어 모듈
YHSM-01S-AR은 산·알칼리 및 무기용액 누액 감지 센서의 신호를 수신하여, 현장에서 경보 출력 및 설비 연동을 수행하는 1채널 누액 감지 제어 모듈입니다. LCD 화면을 통해 동작 상태를 확인하고 감도를 조절할 수 있어, 화학 공장·반도체 라인·약품 취급 설비 등 부식성 화학물질 관리가 필요한 현장에 적용하기 적합합니다. 또한 2선식 누액 감지 센서 적용 환경에서 폭넓게 연동할 수 있도록 설계되어, 기존 설비의 유지보수와 신규 구축 모두에 유연한 구성이 가능합니다.

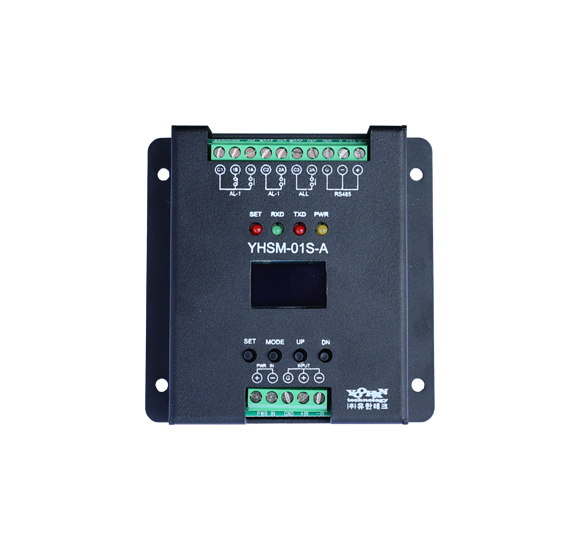

YHSM-01S-A 1채널 누액 감지 제어 모듈

YHSM-01S-A
1채널 누액 감지 제어 모듈
유한테크 1채널 유기용제 및 오일류 누액감지기 제어 모듈 YHSM-01S-A
???? 핵심 요약: 유기용제·오일류 감지 센서와 연동되는 1채널 누액 감지 제어 모듈
YHSM-01S-A는 유기용제·오일류 누액 감지 센서의 신호를 수신하여 현장에서 즉시 경보 및 설비 연동을 수행하는 1채널 누액 감지 제어 모듈입니다. LCD 화면으로 동작 상태를 확인하고 감도를 현장에서 조정할 수 있어, 기존 설비 유지보수와 신규 설치 모두에 적용하기 적합합니다. 또한 2선식 누액 감지 센서를 중심으로 폭넓게 연동할 수 있도록 설계되어, 다양한 현장 조건에서 유연한 시스템 구성이 가능합니다.

화학물질 누액감지 센서 전용 제어기

화학물질 누액감지 센서 전용 제어기는 유해화학물질이 누액됐을 때 센서의 변화값을 읽어 조기에 감지하여 알람을 발생시키고 모니터링 장치로 신호를 전달하여 센서가 설치된 곳에 누액로 인한 피해를 조기에 알 수 있도록 개발된 장치입니다. 또한 제어기의 디스플레이를 통해 실시간 데이터 값을 확인 가능하며 센서의 반응에 따른 데이터 축적 기능을 가지고 있습니다.

주요특징.

- 화학물질 누액감지 센서류 전용 제어기
- 최대 2개의 센서 연결 가능- 센서 종류 별, 현장 별 감지 조건 변경 가능(민감도 설정 가능)
- 현장에서 센서의 실시간 데이터 값을 확인하여 현재 상태 모니터링 가능
- (S마크, CE, KC) 인증 획득을 통한 신뢰성 인정
- 통합 모니터링 기능
: RS 485 통신 이용
: 센서의 데이터 축적 기능
: 모바일 통신 기능
: 제품의 상태를 실시간으로 감시

누액감지 센서 전용 제어기

누액감지 센서 전용 제어기는 전도성 액체가 누액됐을 때 센서의 변화값을 읽어 조기에 감지하여 알람을 발생시키고 모니터링 장치로 신호를 전달하여 센서가 설치된 곳에 누액으로 인한 피해를 조기에 알 수 있도록 개발된 장치입니다.

주요특징.

- 누액감지 센서류 전용 제어기
- 최대 3개의 센서 연결 가능
- - 딘레일 취부형으로 탈착 및 설치가 용이함
- (S마크, CE, KC) 인증 획득을 통한 신뢰성 인정

마스터 컨트롤

마스터 컨트롤러는 화학물질 누액감지 센서 제어기의 마스터 제어기로 다량의 제어기를 설치했을 때 통합 관리할 수 있는 제어기입니다..

센서 제어 알람 모듈

센서 제어 알람 모듈은 센서 제어기와 함께 설치되어 누액 감지 센서 시스템의 설정, 알람, 통신을 제어합니다.
센서에서 오는 신호를 통하여 정상작동, 누액, 단선 등의 신호를 알람 신호로 바꾸어 알려주며 유무선 통신을 통하여 사무실, 현장, 모니터링 장비 등에 알람 신호를 전달합니다. 무정전 전원 공급장치와 문자알림시스템을 추가 설치하여 사용할 수 있습니다.

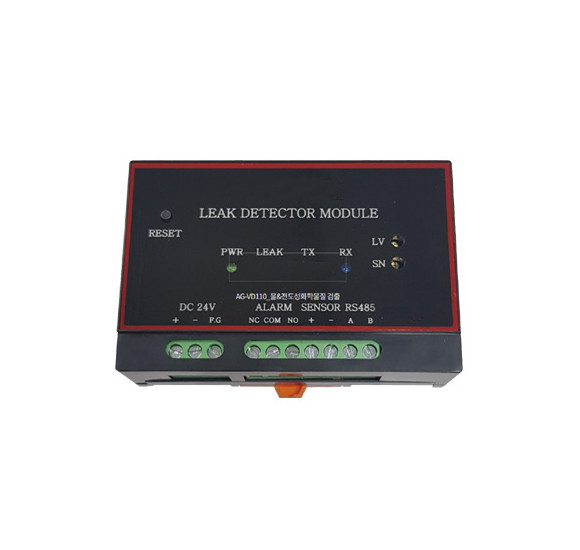

AG–CD010, AG–CD110 포인트센서 전류감지타입 컨트롤러

AG–CD010, AG–CD110 포인트센서 전류감지타입 컨트롤러

■ 제품 소개 : 전도성 무기 화학물질 or 물 & 화학물질

전류 감지 타입으로 전도성 무기 화학물질 전용 시스템 또는 물 & 무기화학물질 전용 시스템으로 다방면으로 사용 할 수 있는 제품입니다.

■ 컨트롤러 [AG–CD010_전도성 무기 화학물질 or AG – CD110_물 & 무 기화학물질]

본 제품은 전류감지타입 컨트롤러입니다. 알람,Modbus통신연결이가능하여중앙 감시반(실내)에서상태 확인이가능하며PP 재질로제작되어내화학성에 강하며 깔끔한 디자인과 노이즈에 강하여 다양한 환경과 조건에서도 설치 및 적용이 용이합니다.



■ 작동 원리 : 전도성 무기화학물질전용



■ 제품 사진

구성도(AG-CD010, AG-CD110 구성도 동일함)


■ 치수도


■ 구성도


■ 적용 분야
