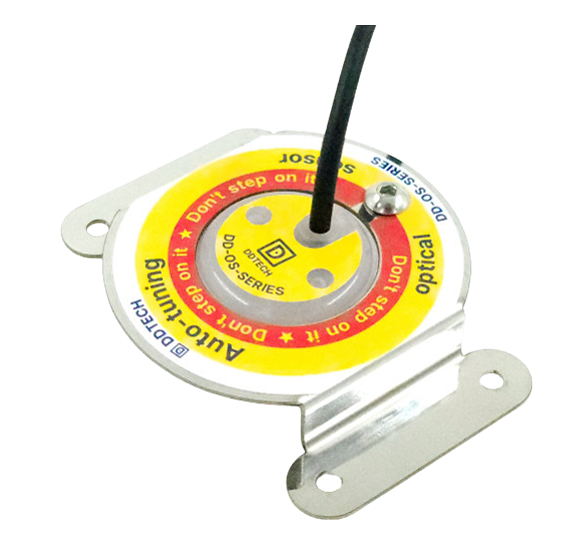

DD-OS-SERIES - 광학식 누수,누액감지 포인트센서

바닥고정 브라켓 & 보호커버 일체형 (가성비 제품)



▣ 감지 물질 : 물 & 거의 모든 종류의 용액



▣ 주요 특징

광학 방식의 센서로 거의 모든 액체류 감지 가능
다양한 설치 환경에 최적화되어 화학 용액을 저장하는 건물, 탱크 주변, 물질 이송 배관 부분 등 용액이 누출될 수 있는 다양한 장소에 설치 가능
누액량이 소량이라도 즉시 감지가 가능하며 센서가 연결된 제어반을 통하여 실시간으로 경보가 작동됨
자동교정 기능이 적용되어, 광택이 있는 바닥이나 반사광이 있는 백색 바닥에 설치 가능


▣ 제품 구성





① 케이블(기본 2m / 24AWG×3C)

② 누액 감지 시 LED(RED)

③ 센서 보호 및 고정 커버(STS304)

④ 전원 공급 시 LED(GREEN)

⑤ 커버 고정 홀(Ø5 × 2EA)

⑥ 센서 광학부



▣ 자동 교정 기능

✓ 본 제품은 자동 교정(Automatic Tuning) 기능이 탑재되어 있습니다.

✓ 제품이 설치될 바닥면의 상태가 광택이 있는 바닥이나 반사광이 있는 백색이고 광학부가 액체에 비접촉된 상태에서 오류가 발생 시 아래 그림과 같이 자동 교정을 진행하여 주십시오. 바닥에 설치 가능





✓ 제품 전원이 차단된 상태에서 제품 구입 시 동봉된 ND Magnet를 그림과 같이 센서 상부 중앙에 놓고 제품 전원을 투입하십시오.

✓ RED LED가 2회 점멸 후 GREEN LED가 점등되면 자동 교정 과정이 완료됩니다.



▣ 제품 사양
