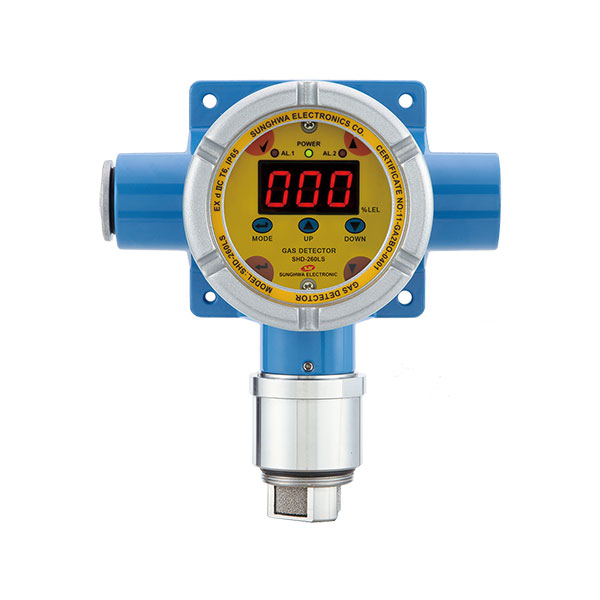

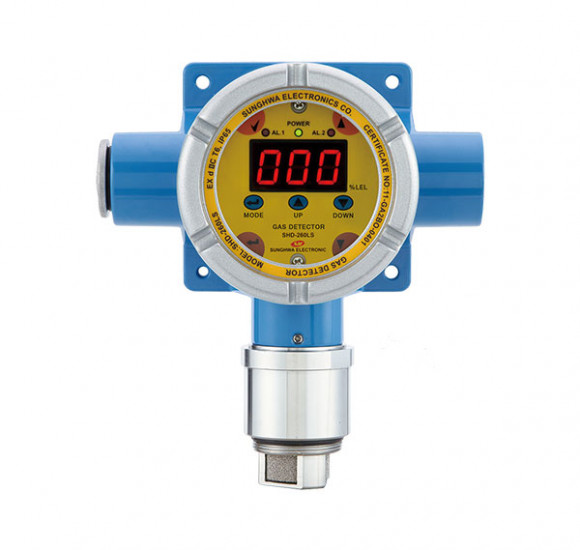

Smart 현장 지시형 가연성 가스검지기 SHD-260LS(F)_Smart
SHD-260LS(F)_Smart는 산업현장에서의 잠재적인 폭발 위험이 존재하는 장소에서 가연성 가스를 측정하여 측정된 가스의 농도를 표시하여 주며 각종 제어기기와 연결하여 사용되는 4~20mA 접점 통신의 표준 출력을 제공하는 Smart형 가연성 가스검지기 입니다.
SHD-260LS(F)_Smart는 측정농도를 현장에서 FND Digital 표시창을 통하여 표시하므로 현장에서의 관리운영자가 육안으로 쉽게, 누출된 가스의 농도를 확인할 수 있습니다.
최적의 가스 측정 솔루션 제공
가연성, 폭발성 가스 측정
화학공장, 산업플랜트 등 적용
내압방폭 인증
FND Digital Display
육안식별이 용이한 구조
검증된 센서 기술 적용
내환경성 촉매산화식 센서
빠르고 안정적인 작동
편리한 사용
표준 4~20mA 출력
사용자에 의한 기기설정 가능
PLC 이용 시스템에 적합
마그네틱 바를 이용한 교정
스위치 교정방식 제공
월등한 경제성
간편한 작동방법
1인 교정 가능
유지보수 최소화
장기적인 신뢰성 보증
기술 사양
구분 내용
제품 규격 (Specification) SHD-260LS(F)_Smart
측정 가스 (Measuring Gas) 가연성 가스 (Combustible Gases)
측정 범위 (Measuring Range) 0~100%LEL
측정 형태 (Measuring Type) 대기 확산식 (Diffusion Type)
측정 표시 (Measuring Display) 현장지시형 (Local FND Digital Display)
측정 방식 (Measuring Method) 접촉연소식 (Catalytic Cell),
열선형 반도체식 (Hot-wire Semiconductor Cell)
측정 신호 (Measuring Signal)
4~20mADC / Full Scale

교정 방식 (Calibration Method)
마그네틱 바를 이용한 원격 교정 및 설정

출력 신호 (Output Signal)
AL1/AL2, RS-485 Modbus

응답 속도 (Response Time)
T90 : < 15sec

허용 오차 (Accuracy)
±3% 이내 / Full Scale

사용 온도 (Operation Temp.)
-30℃ ~ +65℃

사용 습도 (Operation Humidity)
5~95% RH (Non-condensing)

사용 전원 (Operation Power)
18~36VDC (24VDC Normal)

신호 전선 (Signal Cable)
CVVS or CVVSB 1.5sq x 3Wire

전송 거리 (Telemetering Line)
2.5km 이내

연결 배관 (Conduit Pipe)
1/2＂or 3/4＂ PF/NPT

설치 방법 (Mounting Type)
Wall Mount / 2＂ Pole Mount

중량 (Weight)
1.8kg

방폭 구조 (Enclosure)
내압방폭형 KGS (Ex d IIC T6, IP65)

해외 인증(Certificate of Conformity) Ex db IIC T6 Gb (IECEx KTL 25.0050X)
