1. 공사계획서 문안
질산나트륨 전용 포인트 센서 설치 공사계획
1) 공사 개요
본 공사는 질산나트륨 저장 및 취급 설비에서 발생할 수 있는 누액을 조기에 감지하기 위하여 전용 포인트 누액 센서를 설치하고, 경보 및 제어 시스템과 연동하여 안전사고를 예방하는 것을 목적으로 한다.
2) 공사 범위
질산나트륨 취급 설비 하부 및 누액 우려 구간 센서 설치
포인트 누액 센서 고정 및 배선 공사

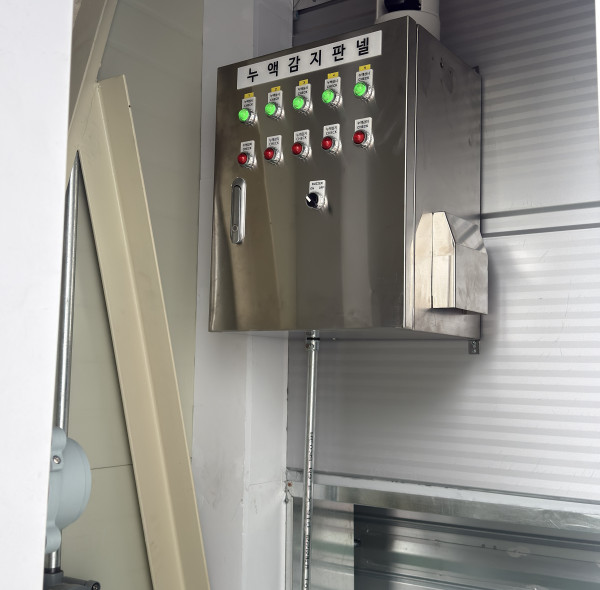

누액감지 제어반(또는 자동제어 판넬) 연동
경보장치(경광등, 부저) 연동
시운전 및 동작 시험
3) 설치 위치
질산나트륨 저장 탱크 하부
이송 펌프 및 배관 접속부
밸브 및 플랜지 부위 인근
약품 취급실 바닥 저점부
4) 설치 방법
질산나트륨에 적합한 전용 포인트 센서를 누액 발생 가능 지점에 고정 설치
센서 감지부가 바닥면과 밀착되도록 설치하여 미량 누액도 감지 가능하도록 함
내화학 케이블 사용 및 보호 배관 시공
배선은 자동제어 판넬 또는 누액감지 제어기까지 안전하게 인입
5) 시스템 연동
누액 감지 시 경보등 및 부저 자동 작동
필요 시 관련 설비 정지 신호 출력
관리자가 즉시 인지할 수 있도록 시각·청각 경보 구성
6) 시운전 및 검증
모의 누액 시험을 통해 센서 감지 여부 확인
경보 및 제어 신호 정상 작동 확인
시험 결과 기록 후 관리자 확인
7) 안전 및 품질 관리
작업 전 안전교육 실시
약품 취급 구역 작업 시 보호구 착용
시공 후 센서 고정 상태 및 배선 마감 상태 점검
